A continuación explicaremos paso a paso, todas las obras necesarias para la construcción de una piscina anexa a una vivienda unifamiliar, justificando y describiendo tanto las soluciones constructivas como lo equipos que para este caso se han elegido.
Proyecto. Si bien cada vez son más los ayuntamientos que exigen a los promotores la presentación de un proyecto de ejecución para otorgar licencia para la construcción de una piscina, indicar que con o sin proyecto, resultará muy importante realizar un estudio exhaustivo que determine la ubicación, forma, dimensiones, sistema constructivo, zonas de solárium, protección ante los vientos dominantes, sistema de filtraje y tratamiento del agua, acceso, integración con el entorno,… y lo más importante, que el coste final se ajuste a lo que se desea gastar. Pasar por alto cualquier factor puede ocasionar que el resultado final no resulte satisfactorio.

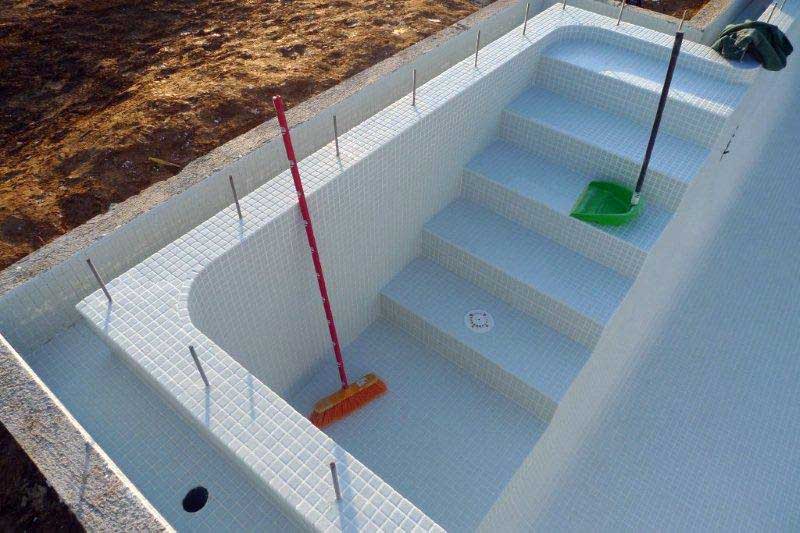

En este caso se ha optado por una piscina rectangular de 10,00×4,00m de lámina de agua libre de obstáculos, disponiendo una escalera de acceso fuera de este espacio. La instalación de una escalera vertical, normalmente en acero inoxidable resulta más económica, aunque dificulta el acceso a las personas de edad avanzada. Si bien en este caso, la presencia de perros en la parcela condiciona proyectar una escalera de fábrica que facilite la salida del animal si por accidente este cae al agua, evitando de este modo posibles ahogamientos. La longitud del vaso viene determinada por la premisa de que la propiedad desea utilizarla para la práctica habitual de la natación, consideramos que 10 metros es una buena medida para este fin.
En vivienda unifamiliar, las profundidades habituales de las piscinas oscilan entre 1,05 y 1,50 m., en este caso se ha proyectado 1,10 m en el lateral donde desembarca la piscina y 1,50 m en la zonas más profundas.
Se ha optado por una piscina desbordante, es decir, el agua se recoge perimetralmente mediante una canaleta y se envía a un vaso de compensación, en este caso se dispone esta canaleta en todo el perímetro. Se trata de un sistema más caro que el tradicional de skimers, que mejora notablemente la limpieza de la piscina.
En la disposición de la piscina se ha tenido en cuenta la posibilidad de en un futuro poder realizar la cubrición de la misma, integrando esta con la vivienda.
Excavación. Recomendamos realizar el vaciado del terreno con 1 metro de separación del vaso para facilitar de este modo el trabajo en el entorno de la piscina durante el proceso de construcción. Ha de comprobarse que a la cota necesaria de excavación existe firme para cimentar, de no ser así, deberá retirarse la tierra hasta encontrar un sustrato estable y proceder al relleno con terreno apropiado hasta la cota apropiada, compactándolo por tongadas de 30 cm.
Construcción del vaso. Para la construcción del vaso de la piscina hemos optado por el empleo de hormigón “gunitado”, que consiste en hormigonar el vaso de la piscina de una sola vez proyectando hormigón mediante una manguera a alta presión sobre fondo y paredes, logrando que el vaso de la piscina sea una sola pieza de hormigón, lo cual mejora la estabilidad del mismo y evita posibles futuras pérdidas de agua debido a asentamientos del terreno.
Para realizar el gunitado, será necesario realizar un encofrado perdido sobre el que proyectaremos el hormigón, para ello se construlle un muro de bloque de hormigón 40x20x15cm. El fondo de la piscina se rellena con un encachado de grava de 10 cm. que separará el hormigón del terreno prolongando la durabilidad de la estructura. Se instala la armadura metálica (doble malla electrosoldada, con refuerzos puntuales en las zonas más solicitadas) y se procede al gunitado. Habitualmente las piscinas se gunitan con 12 cm de espesor, en este caso la empresa encargada de los trabajos aplica 20 cm, lo cual mejora la resistencia del vaso, lo aprobamos e incorporamos esta exigencia para las próximas piscinas.

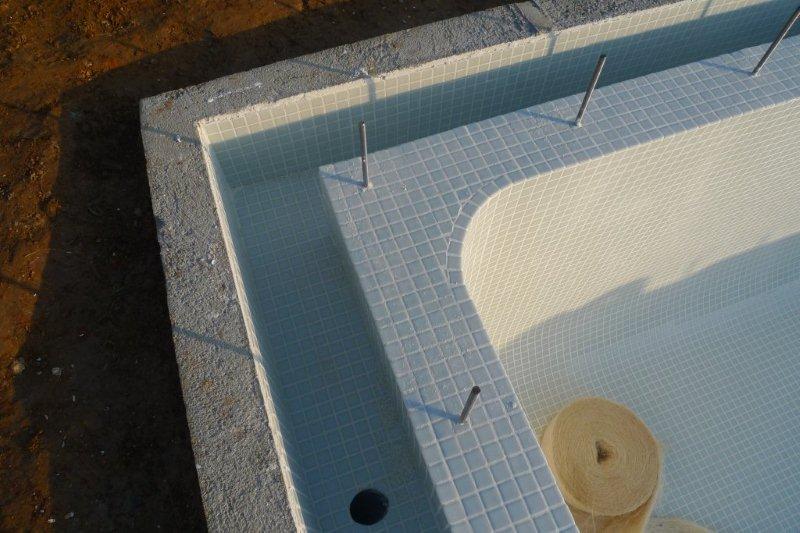

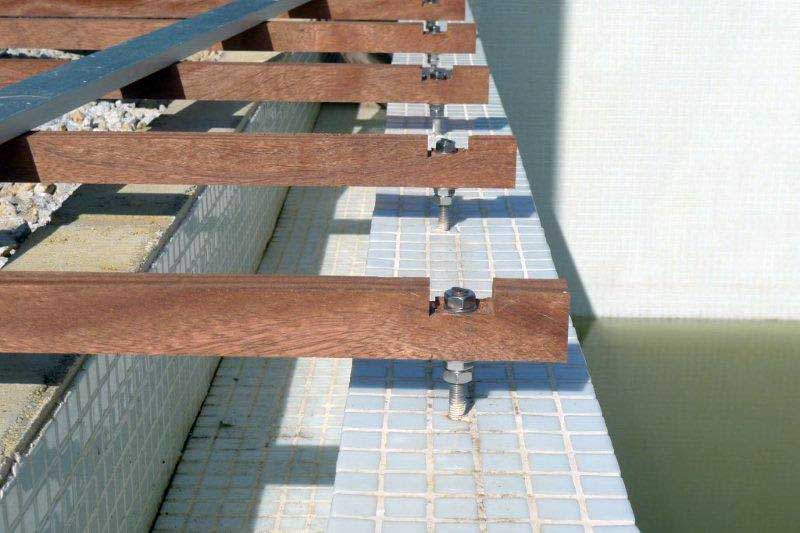

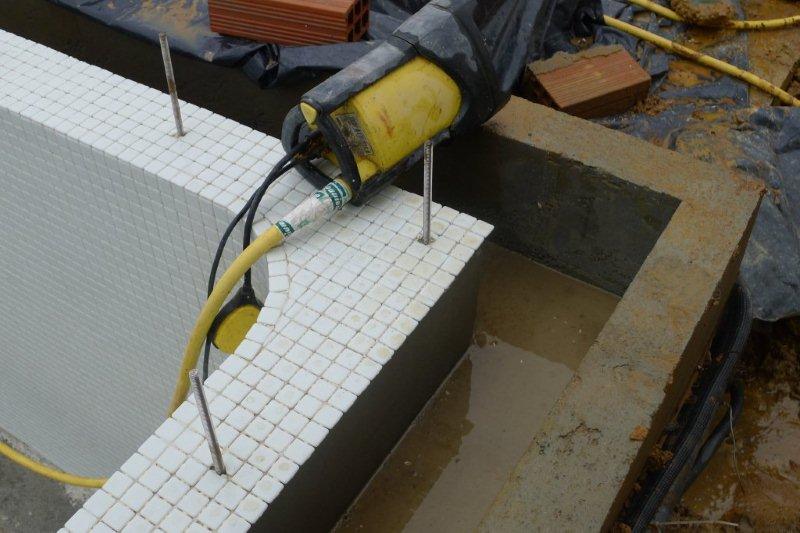

Al tratarse de una piscina desbordante, es necesario construir una canaleta perimetral que recoja el agua y un depósito de compensación donde esta se acumule. Para hormigonar la canaleta se realiza un encorado de madera tal como se muestra en las fotografías. Se deberá tener especial cuidado en la nivelación del borde de la canaleta, puesto que una vez lleno el vaso, el agua deberá desbordar en toda su longitud. Para el apoyo de la playa en el borde de la canaleta se diseña un sistema mediante pernos de acero inoxidable (véase detalle), que evita el rebote de las ondas superficiales y minimiza su visión desde el exterior.

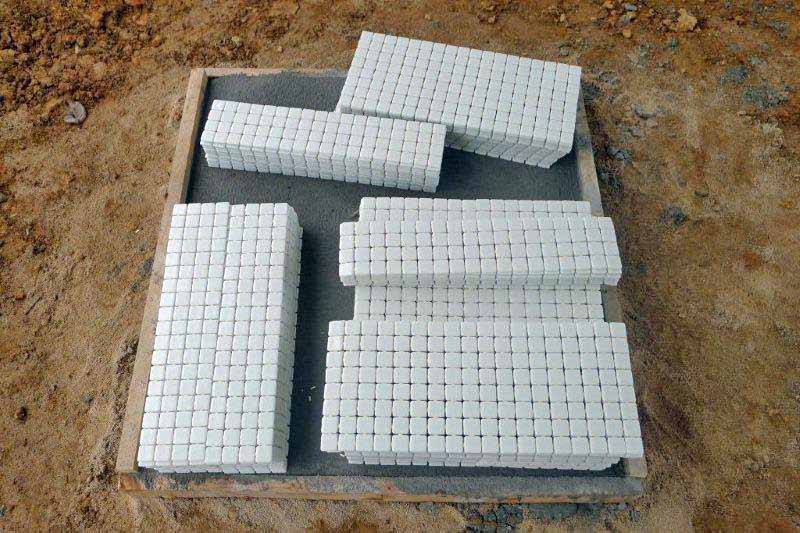

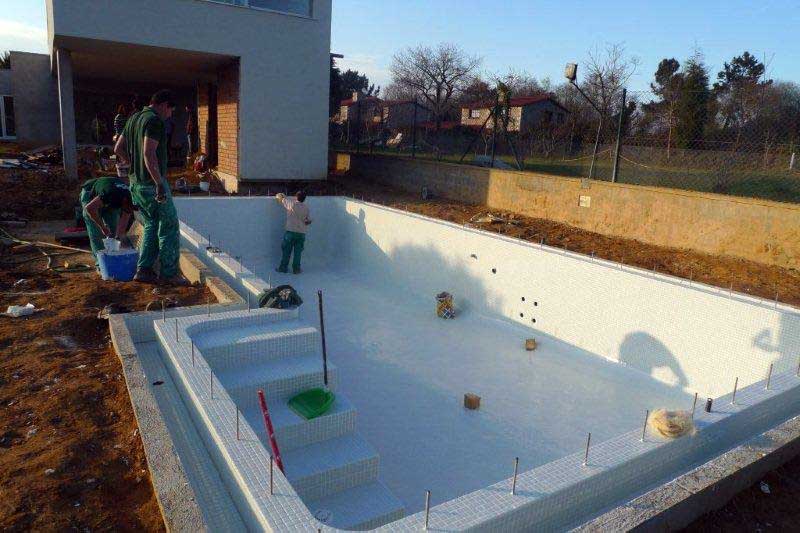

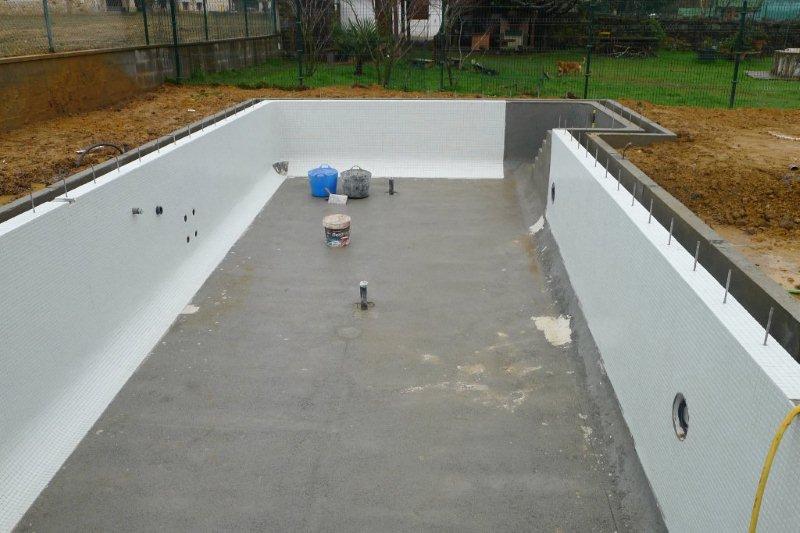

Acabado del vaso. Previo a la instalación del acabado se procederá a regularizar la superficie del vaso mediante la aplicación de un mortero impermeabilizante especial para la utilización en piscinas. Como acabado superficial se ha optado por gresite blanco, que se coloca con un cemento cola específico para piscinas. Finalmente queda proceder al rejuntado mediante un mortero específico para piezas de baja porosidad y para la aplicación en zonas con riesgo de proliferación de microorganismos, es decir, cementos especiales para el rejuntado de piscinas, no las lechadas habituales que se aplican en pavimentos cerámicos.
El interior de la canaleta, que inicialmente estaba previsto su acabado con una pintura impermeabilizante, se ha cubierto con gresite, al igual que el resto de la piscina.

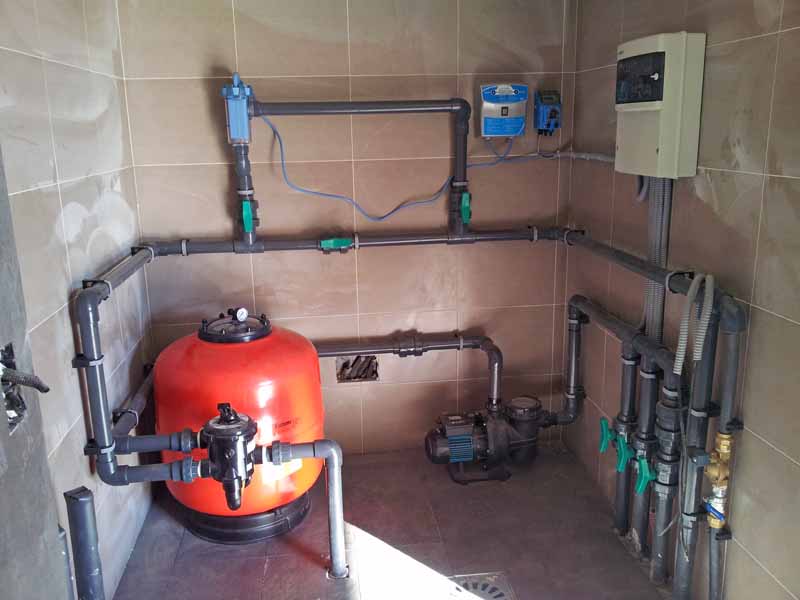

Depuración. Para instalar los equipos se ha proyectado un cuarto de 3 m², ubicado en la proximidad de la piscina. Lo ideal es que los equipos se sitúen por debajo del nivel de la lámina de agua, evitando de este modo el riesgo de que se pueda quemar la bomba si esta se queda sin agua. En este caso resultaba bastante complejo cumplir esta premisa, por lo cual se han instalado válvulas antiretorno que impiden el descebe de la bomba.
El cuarto de depuración se ha dimensionado para en un futuro, si se climatiza la piscina, tengamos espacio para instalar la bomba de calor y equipos necesarios.

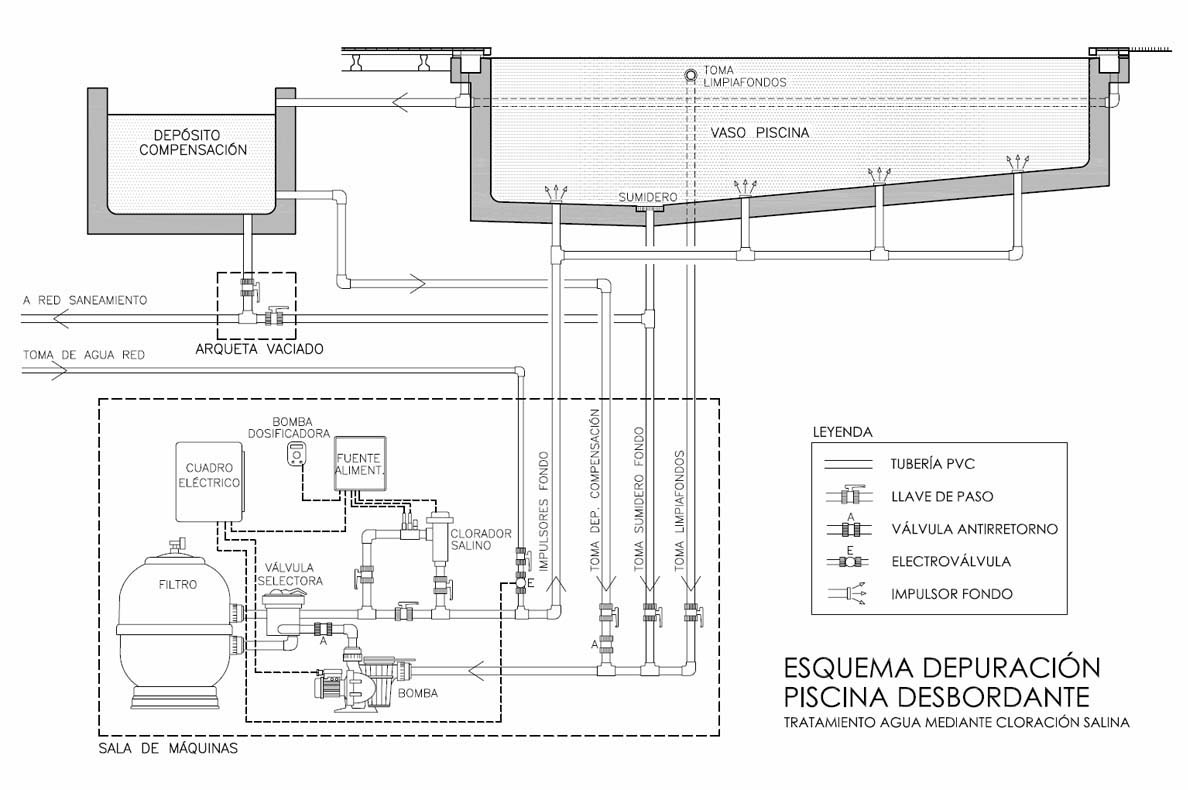

El filtraje del agua se realiza mediante una bomba y un filtro, la bomba toma el agua del depósito de compensación enviándola al filtro y una vez filtrada se procede al tratamiento del agua para posteriormente devolverla al vaso de la piscina a través de los 4 impulsores ubicados en el fondo de la piscina. El filtro en lugar de llenarse con arena, lo habitual, se ha utilizado vidrio triturado que prolonga considerablemente los periodos de limpieza del mismo.
Para el tratamiento del agua se ha optado por la cloración salina, más caro que el tradicional de cloro, pero notablemente mejor. La cloración salina, técnicamente conocido como electrolisis por sal, genera un cloro natural que elimina los picores, alergias y decoloraciones motivadas por el cloro tradicional. Se trata de un sistema claramente mejor que el utilizado habitualmente, cuyo único inconveniente es el precio de instalación.
Hidromasaje. Durante el transcurso de la obra se ha incorporado una preinstalación de hidromasaje, dejando las canalizaciones instaladas para en un futuro tener la posibilidad de incorporar bombas en el cuarto de máquinas.
Iluminación. Se han instalado dos focos led específicos para piscinas; el empleo de la tecnología led solamente aporta ventajas tales como un menor consumo, una iluminación más uniforme o una mayor duración de la lámpara. Se calcula que una la vida útil de estos focos son 100.000 horas, lo cual supone más de 20 años encendiendo los focos 12 horas diarias, o sea, serán tus nietos los que tendrán que cambiarlas. Consideramos que los 200 euros de incremento por foco al instalar led los recuperaremos en el primer año de funcionamiento (halógena 300W, led 24W). Por ello recomendamos encarecidamente el empleo de lámparas led, ahorraremos dinero y contribuiremos a mejorar la sostenibilidad del planeta.
En la disposición de los mismos se ha tenido en cuenta que no produzcan deslumbramiento hacia las zonas habituales de estancia.

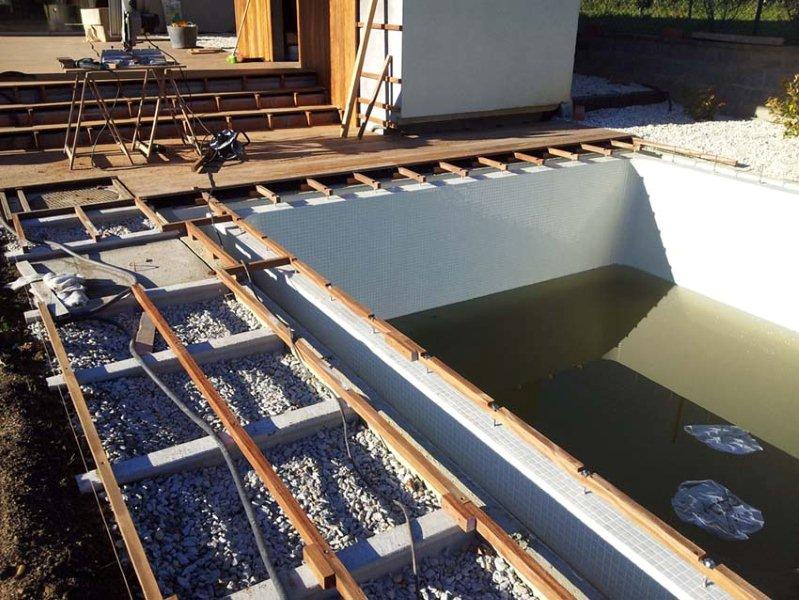

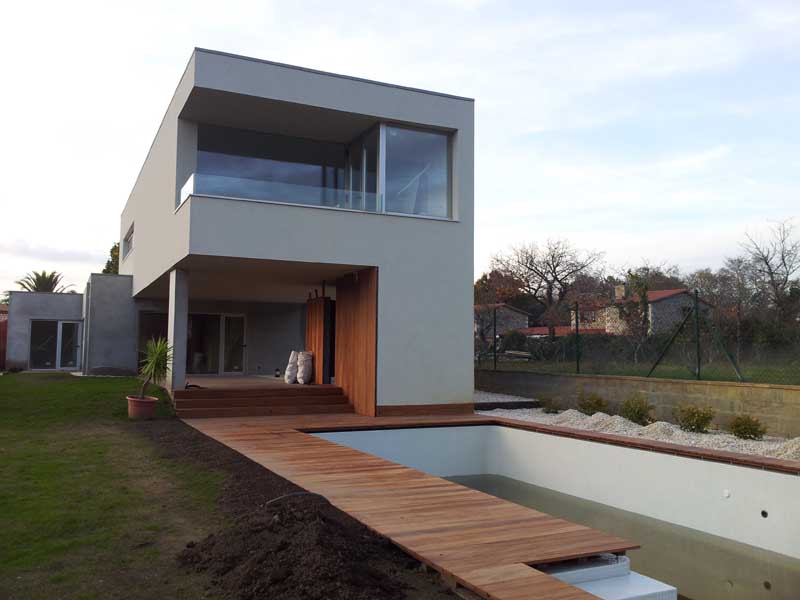

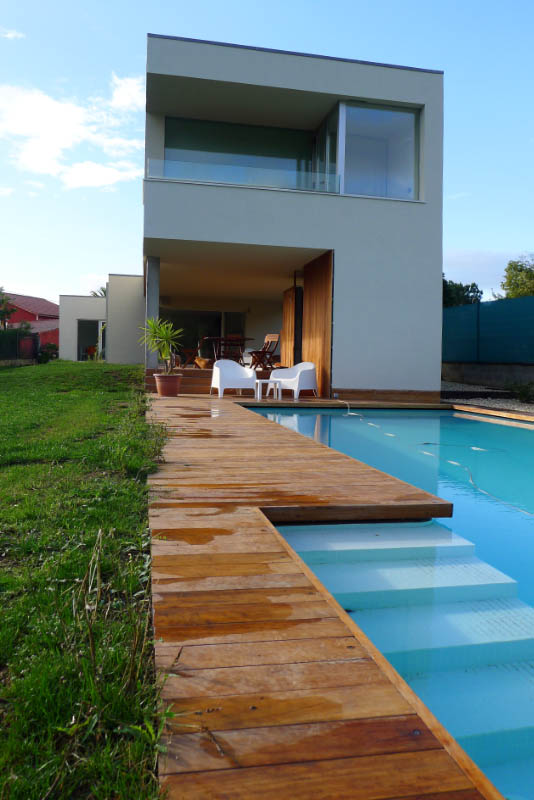

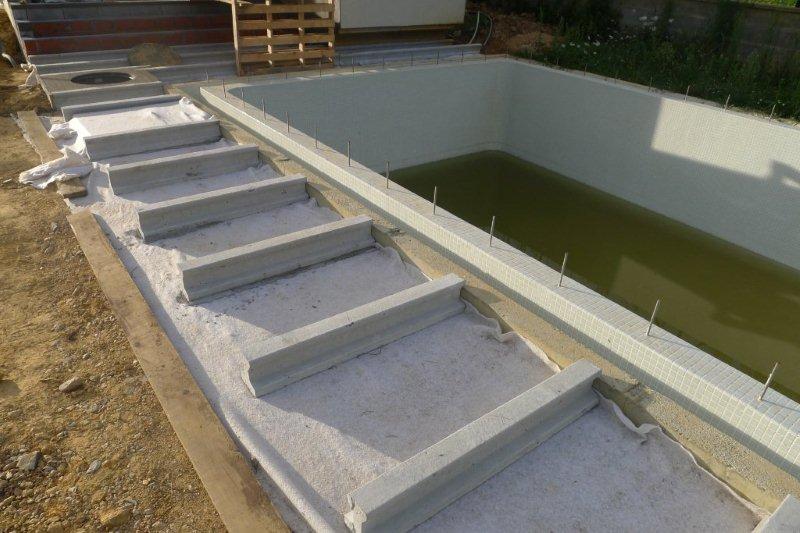

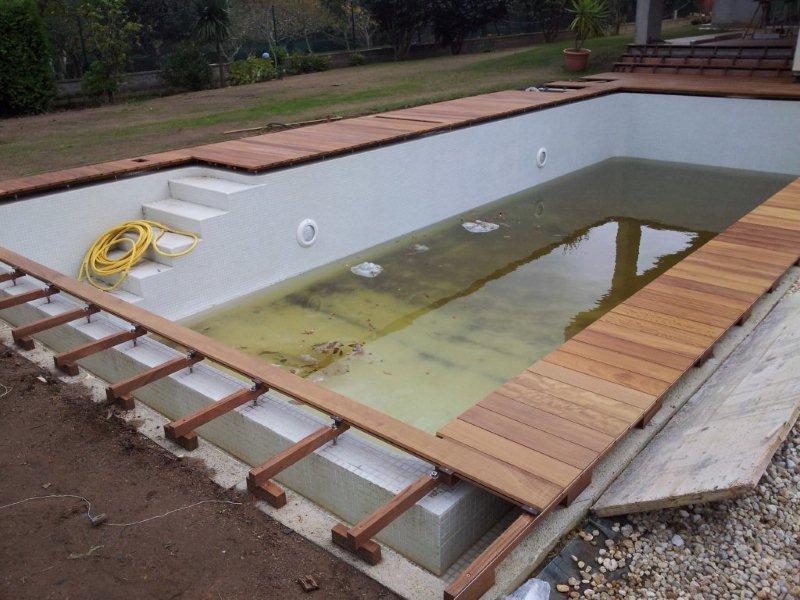

Playa. Al igual que el porche de la vivienda, la playa (superficie de circulación que bordea la piscina) y zona de solarium se han resuelto mediante una tarima de madera para exteriores, con junta oculta, dispuesta sobre rastreles que se anclan a viguetas de hormigón apoyadas sobre el terreno. Se instalan varias trampillas ocultas en la madera, que permiten el acceso a arquetas y la limpieza de la canaleta.
Equipamiento. Se adquiere un robot limpiafondos automático que limpia, aspira y filtra, tanto el fondo como las paredes de la piscina. Su empleo permitirá de forma automática tener la piscina en perfectas condiciones si realizar ningún esfuerzo.
Características de la obra:
- Emplazamiento: Oleiros, A Coruña.
- Volumen: 56 m³
- Presupuesto: 24.000€
- Empresa constructora: Instalaciones Deportivas Gallegas, S.L.

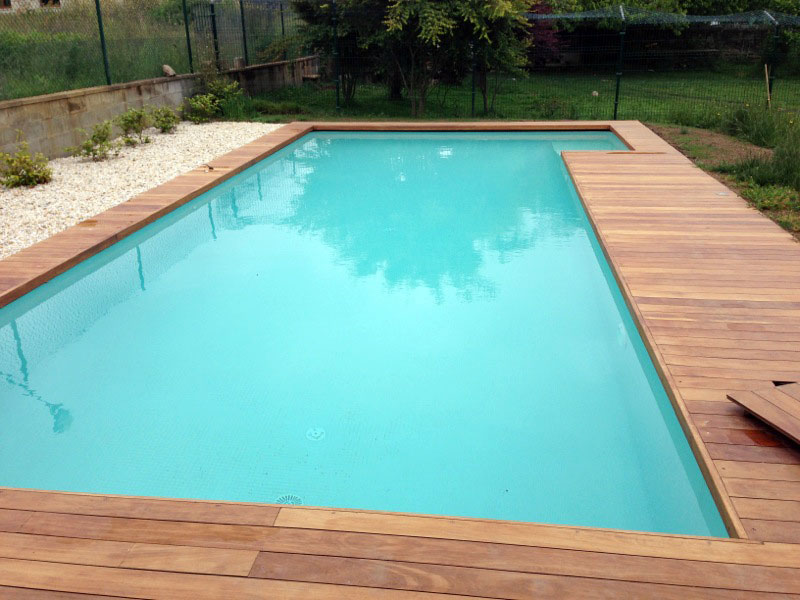

Dejamos un enlace que recoge el proceso constructivo de una piscina que recientemente hemos finalizado
Soy arquitecto colombiano y pocas veces me he encontrado con una página que aporte como ustedes lo hacen.
Gracias y felicitaciones!!
Hemos recibido vía mail la siguiente consulta:
TE QUIERO HACER UNAS PREGUNTAS PARA DARME UNAS IDEAS.
LA PISCINA ES TAL CUAL LA QUE TIENES EN LA FOTO DISEÑADA. CON LA TARIMA POR ENCIMA
· PARA CLIMATIZARLA QUE NOS ACONSEJAS?
· PARA CUBRIR LA PISCINA QUE NOS RECOMENDARIAS PARA USO PERSONAL?
· OTRA PREGUNTA CURIOSA ES: LA SALA DE MAQUINAS POR DONDE ACCEDEMOS A ELLA?
· UNA VEZ CUBIERTA ¿Cuántos PUNTOS DE LUZ NOS ACONSEJAS PARA QUE SE VEA BIEN?
· UNA DUCHA DENTRO DEL INTERIOR COMO QUEDARIA?
· EL ROBOT PARA LIMPIAR LA PISCINA?
En respuesta dichas cuestiones indicar:
Esta piscina se ha diseñado anexa a la vivienda con la intención de cubrirla en un futuro, mediante la disposición de una estructura ligera de madera en cubierta y acristalada en todo el frente. Otra forma más económica de cubrir una piscina sería mediante la disposición de un toldo, bien desmontable en verano, o bien enrollable de forma manual o motorizada, pudiendo disponer el rodillo oculto bajo la playa de la piscina. Nosotros entendemos que la piscina también supone un elemento decorativo de la vivienda, por ello la opción de cubrirla con una lona cuando no se utiliza nos acaba de convencer.
En cuanto a la climatización, indicar que climatizar una piscina supone un elevado gasto energético, por lo que aconsejamos utilizar energías renovables para minimizar el consumo. La forma más económica es instalar paneles solares de polietileno, instalados preferiblemente en cubierta, el agua se calentará al hacerla circular por los paneles mediante la bomba de la depuración. En una piscina descubierta similar a la del artículo, con la instalación de 10-12 paneles (2.000 € +-) podremos subir la temperatura del agua en verano aproximadamente 5º.
En la piscina mostrada, la sala de máquinas se ha dispuesto en un cuarto situado junto a la piscina, en el volumen de la edificación principal (se muestra en las fotografías). Aunque lo ideal es que las bomba se sitúe por debajo del nivel de agua, al objeto de evitar que se descebe, en este caso se ha instalado una válvula antiretorno que impide el deterioro de la bomba. Anexo al cuarto de máquinas se ha dispuesto un pequeño baño con ducha, que sirve a su vez de vestuario, y en caso de cubrir la piscina quedaría integrado dentro del espacio cubierto.
Con respecto a la iluminación, indicar que el vaso de la piscina se suele iluminar mediante focos led, el las paredes laterales. La iluminación de los espacios exteriores dependerá del volumen y gustos, así como también variará si la piscina esta cubierta o al aire libre.
Para la limpieza del fondo y paredes de la piscina, lo ideal es adquirir un robot automático que conectado a la toma limpiafondos realiza la limpieza de forma automática.
BUENOS DIAS, MUY BUENA EXPLICACION Y CLARA ESTOY DEACUERDO CON EL COMENTARIO ANTERIOR,POCOS HAY QUE PONGAN LAS COSAS TAN CLARAS, ENHORABUENA Y UN SALUDO
La explicación para los que como yo buscábamos información sobre la construcción de una piscina es fantástica.
Enhorabuena y Gracias por aportar desinteresadamente este conocimiento.
Lo tendré muy presente en breve cuando construya la piscina que pienso hacer yo mismo.
De acuerdo a la informacion, fotos y Respuestas; la actitud y disposicion, veo a personas con mucho valor y sabiduria y obviamente va de acuerdo a la Obra de Arte Creada como Piscina. Enhorabuena.
Muy interesante la descripción y muy completo, didáctico sin ser cansado. Enhorabuena por vuestro aporte.
encuentro su articulo de gran ayuda por cuanto a parte de ser muy didactico, practico y de gran orientacion, me gustaria consultarles ¿cual es la relación matemática del caudal de la pileta respecto del caudal del vaso compensatorio y por que?
saludos cordiales.
Gonzalo Carrasco
