Vivienda Bioclimática en Valdoviño

Hemos presentado esta propuesta para la construcción de una vivienda unifamiliar en el norte de Galicia que queremos compartir con vosotros.

Al objeto de minimizar los costes energéticos, se han tenido en cuenta las orientaciones, soleamientos, empleo de materiales autóctonos, así como las ventajas climáticas logradas mediante la disposición de elementos de vegetación y la piscina, todo ello combinado con el empleo de sistemas constructivos optimizados e instalaciones que minimizan las pérdidas de energía y logran una vivienda con una elevada eficiencia energética.

Teniendo en cuenta las preferencias y requerimientos propuestos por la propiedad, la inversión económica total a realizar, así como las características de la parcela y su entorno, hemos diseñado una vivienda en planta baja que pensamos logra responder a las necesidades de la propiedad, integrando de forma armónica los diferentes usos con vegetación autóctona, de tal modo que el conjunto se integra perfectamente en el entorno.

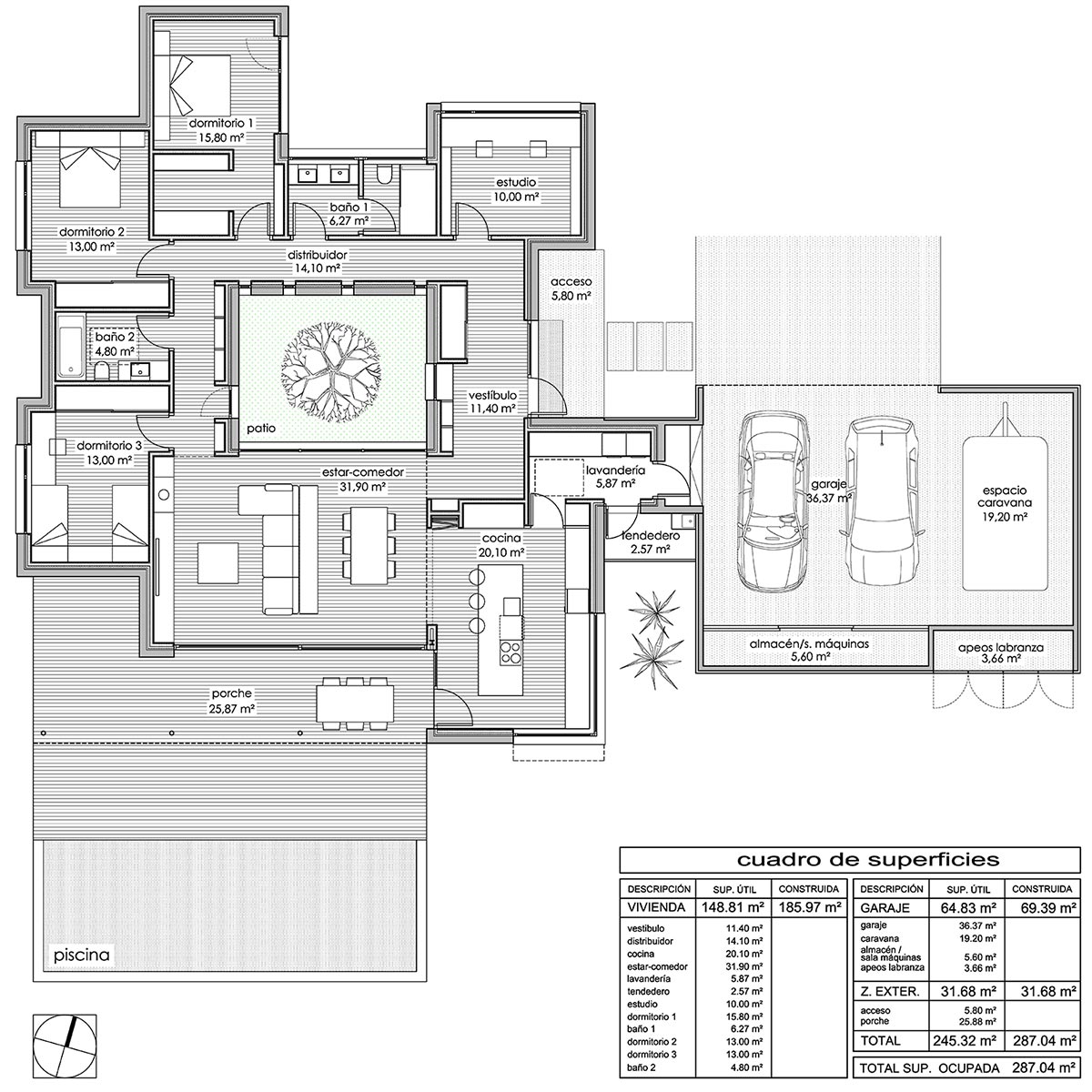

Vivivenda Valdoviño, Planta distribución

La edificación se articula en torno a un patio interior que aporta ventilación e iluminación natural a las estancias, así como introduce vegetación en el interior de la vivienda, generando un microclima que utilizamos para minimizar los gastos energéticos.

El programa de la vivienda consta de cuatro usos diferenciados, día, noche, trabajo y garaje que, teniendo en cuenta el tamaño de la parcela y las preferencias de la propiedad,  hemos considerado adecuado disponer en una única planta.

Vivienda Valdoviño. Alzado Sur
Alzado Sur
Vivienda Valdoviño. Alzado Este
Alzado Este
(más…)

Escalera metálica interior, robustez y ligereza.

En breve nos construirán una escalera metálica de 3 tramos, realizada con zancas y peldaños de chapa de acero de 10 mm de espesor y madera de 20 mm. dispuesta encolada sobre los peldaños metálicos. El hueco central se protege mediante una barandilla acristalada.

Escalera metálica

Al tratarse de la reforma de una vivienda, el hueco existente para disponer la escalera era muy reducido, por lo que hemos tenido que optimizar el espacio utilizando peldaños partidos en los cambios de dirección. La elección de una estructura metálica nos permite aligerar la estructura sin renunciar a la robustez.

Escalera metálica

La estructura metálica ha sido calculada para evitar vibraciones al circular por ella, habituales en este tipo de escalera. Se ha tenido especial cuidado de realizar todos los anclajes a elementos estructurales de la vivienda. A continuación se muestra un esquema del despiece de la estructura metálica, que sirve de guía e introducción a los planos de ejecución de la misma.

Despiece estructura metálica

Contenido de un proyecto arquitectónico

A modo de ejemplo gráfico mostramos a continuación todos y cada uno de los documentos que componen el proyecto básico y de ejecución de una vivienda unifamiliar.

I. MEMORIA: En esta documentación se describe y justifica el contenido del proyecto, así como el cumplimiento de todas las normativas que lo atañen.

I.I. Anexos de cálculo: Se adjuntan al proyecto una serie de anexos que justifican el cálculo de la edificación, así como muestran los resultados obtenidos, junto con los planes de control de calidad y de control de residuos, así como el estudio básico de seguridad y salud.

II PLANOS: Definen gráficamente la obra y deberán servir para su construcción. Se realizarán todos los planos necesarios para permitir interpretar gráficamente lo proyectado. No recomendamos realizar un número excesivo de planos que posteriormente generarían confusión en obra. Es importante que no existan discrepancias entre los planos, las mediciones y el resto de la documentación de proyecto, evitando de este modo futuros problemas.

Urbanismo:

Arquitectura:

Construcción:

Estructura:

Instalaciones:



III. PLIEGOS DE CONDICIONES: Se trata de una serie de especificaciones generales tanto a nivel de clausulas administrativas como características técnicas mínimas que deben reunir los materiales, equipos o instalaciones. Suelen fijar una serie de criterios que en caso de conflicto durante el transcurso de la obra, podrá ser de gran utilidad su existencia. A mayores de estas clausulas, consideramos importante previo al comienzo de la obra, la propiedad firme un contrato con la empresa constructora o en el cual de detallen y concreten las clausulas administrativas específicas para dicha obra, nosotros acostumbramos a inspeccionar dicho contrato y recomendar la inclusión de algunas cláusulas como plazos, penalizaciones, …

IV. MEDICIONES Y PRESUPUESTO: Es la parte más importante del proyecto, se desarrolla por partidas conteniendo las descripciones técnicas necesarias y la valoración de las mismas. Deberá servir de base para que los constructores presupuesten la obra sin alterar los criterios de valoración aquí establecidos, posteriormente, durante el transcurso de la obra y mediante certificaciones periódicas,  se realizará el pago de las unidades de obra ejecutadas.

Es muy importante que recoja todas las unidades de obra necesarias para la ejecución, con una correcta descripción y medición, logrando de este modo evitar posibles fisuras que algunos constructores aprovecharían maliciosamente para incrementar el coste de la construcción.

El presupuesto que se refleja en el proyecto no se corresponde con el coste real de las obras puesto que este se ajusta a los baremos colegiales, con un valor generalmente inferior al coste real de construcción. No obstante, basándonos en los precios de obras anteriores, nosotros realizamos una estimación del coste real de las obras que nos servirá como base para analizar las ofertas y asesorar a la propiedad a la hora de elegir al constructor. Una práctica que considero deberían realizar todos los técnicos.




La infografía como apoyo al diseño

En numerosas ocasiones hemos hablado de la importancia de la representación gráfica en 3D, tanto para ayudarnos en el diseño, como para facilitar la comprensión del mismo. Un paso más en la representación 3D consiste en el renderizado de las imágenes, aplicando materiales, luces, sombras, reflejos, refracciones, relieves, … aportando una apariencia más real que permita simular el resultado final antes de la fase de construcción.

Nosotros utilizamos el programa V-Ray como extensión para la aplicación de modelado 3D Sketchup, ambos son excelentes programas que permiten de forma rápida y sencilla realizar representaciones como las que se muestran a continuación de la reforma de vivienda en calle París.

Zona piscina día
Zona piscina noche
(más…)

Doble altura salón

Vivienda en Sionlla, Santiago de Compostela

Proyectamos una doble altura en el salón que sirve de comunicación visual entre plantas. Se dispone un estudio/biblioteca en planta primera y un acristalamiento en la pared del dormitorio principal que comunican con la doble altura, permitiendo las vistas hacia el valle desde el dormitorio y generando transparencias regulables entre estancias en el interior de la vivienda, que moldean y humanizan los espacios.

Hemos finalizado la estructura de una esta vivienda. Os dejamos el reportaje fotográfico de la construcción


Compartir modelos 3D con Sketchfab

La plataforma Sketchfab es un sitio web que permite visualizar y compartir modelos 3D online. El visualizador está basado en tecnología WebGL, sin instalar ningún plugin nos permitirá visualizar los modelos 3D en móviles, tablets y ordenadores. De forma gratuita permite subir modelos 3D y compartirlos.

Cuenta con innumerables posibilidades para la configuración, escenas, luces, materiales, anotaciones, animaciones, realidad virtual, sonido…

Los modelos pueden ser importados desde más de 50 formatos de 3D, en nuestro caso el modelado lo realizamos con la aplicación Sketchup, también gratuita y que utilizamos como herramienta de apoyo durante la fase de diseño, así como para la presentación de las diferentes propuestas durante esa fase.

Consideramos que Sketchfab una plataforma ideal para compartir nuestros modelos y la utilizamos para mostrar los proyectos en nuestra página.


Vivienda en Covas, Ferrol

Vivienda en Covas, Ferrol

Hemos finalizado el proyecto de una vivienda unifamiliar en Covas, ayuntamiento de Ferrol. La edificación se desarrollará en planta baja y se proyecta en dos módulos, zona de día y zona de noche, entre ambos se dispone un patio interior que aporta luz y permite integrar la vegetación con el interior de la vivienda, humanizando los espacios interiores.
Ambos volúmenes, de forma convencional, cubierta inclinada a dos aguas con teja curva, sin aleros, con canalones y bajantes en acero galvanizado, fachadas blancas y carpinterías exteriores grises. Estos volúmenes se enlazan mediante un elemento central de aspecto muy distinto que configura el vestíbulo de acceso, de forma curva y acabado exterior en madera, rompiendo las lineas rectas de la vivienda.

Planta de distribución Vivienda Covas

Grandes ventanales dispuestos para iluminar el interior y protegidos de la radiación solar directa durante los meses cálidos, espacios interiores diáfanos que aportan amplitud, instalaciones, aislamientos y sistemas constructivos estudiados con el máximo cuidado para lograr una máxima eficiencia energética y una calidad de vida extraordinaria al garantizar una temperatura uniforme durante todo el año y un aire limpio, con un gasto energético mínimo. Esperamos que os guste.


Final de obra Oficinas Sedisa

Esta semana hemos entregado la obra de reforma de local para las oficinas de la empres Sedisa, en el local que durante muchos años ocupó Confecciones Pascual y posteriormente Attempore, en el número 18 de la calle San Andrés de A Coruña.

Oficinas Sedisa

Se trata de una reforma en la que hemos podido utilizar soluciones poco convencionales, con todas las instalaciones vistas y con un suelo de chapa metálica de 2mm de espesor, apoyada sobre una lámina acústica y con un acabado de cera de abeja, de cuyo resultado final estamos especialmente contentos. Ambas soluciones las consideramos muy apropiadas para unas oficinas de una empresa d ingeniería como la que se va a establecer en el local.


Artículo en walicia.com

La web walicia.com, web referencia de la realidad del sector inmobiliario en la comunidad gallega ,ha publicado un artículo titulado “5 estudios de arquitectura en Galicia ideales para proyectar tu futura casa” en el que incluye a nuestro estudio junto a otros cuatro compañeros de A Coruña, Vigo y Santiago de Compostela. En el artículo destacan una imagen de nuestra vivienda en Chamín (Arteixo). Os dejamos el enlace al mencionado artículo.

5 estudios de arquitectura de Galicia ideales para proyectar tu futura casa


Final de obra vivienda en Curtis

Vivienda en CurtisHemos procedido a la entrega de la vivienda en Curtis, con la emisión del consiguiente certificado final de obra de la vivienda. Como siempre, llegado este punto, hemos actualizado la ficha correspondiente a esta vivienda con la inclusión del reportaje fotográfico final.

Agradecer a la propiedad y a la constructora Construcciones Iglesias Mera S.L. su excelente predisposición para poder haber llevado a buen fin este proyecto.

Podéis acceder a dichas fotografías pinchando en la foto. Esperamos que os guste el resultado final de este proyecto.


¿Muros de carga o pilares?

Denominamos muros de carga a las paredes que son utilizadas como como elementos estructurales, soportando la carga de las plantas superiores de la edificación. Cuando la carga del edificio se transmite mediante elementos verticales alargados de sección poligonal, estos elementos se denominan pilares, si son de sección circular, columnas.

La elección del sistema estructural para la transmisión vertical de las cargas dependerá de múltiples factores, el redactor del proyecto razonará y justificará la elección de uno u otro sistema.

Estructura muros de carga termoarcilla vs pilares hormigón

El plazo de ejecución, aunque se suele decir que una estructura de pilares de hormigón se ejecuta con mayor rapidez, indicar que para ejecutar los pilares será necesario montar los encofrados, hormigonar, esperar al fraguado y desencofrar, aunque este plazo pueda ser ligeramente inferior a levantar los muros de carga (2-3 días), hemos de tener en cuenta que en una estructura de muros de carga, una vez finalizada esta, la edificación ya estará tabicada en su mayor parte, con el consiguiente adelanto de los trabajos.

El coste económico de una u otra solución variará en función del hábito del constructor y de la zona donde se construya, en nuestra opinión, prácticamente no existe diferencia económica entre ambas opciones. (más…)
